Diagnostic électronique : comment détecter un composant électronique défectueux


Carte electronique | 29 septembre 2023

Lorsque l’on travaille avec de l’électronique, il peut arriver que l’un de nos composants devienne défectueux, entraînant des dysfonctionnements dans les équipements électroniques. Détecter la panne dans de tels cas peut être un travail fastidieux et complexe, nécessitant une connaissance approfondie.



Dans cet article, découvrez les principaux composants électroniques sujets à la défaillance, les méthodes pour identifier un composant électronique défectueux et les erreurs courantes à éviter lors d’un diagnostic.





Les principaux composants électroniques sujets à la défaillance

Avant toute chose, penchons-nous rapidement sur les composants qui sont le plus à même de poser un problème.



Les condensateurs

Les condensateurs sont souvent utilisés pour éliminer les bruits de signal ou lisser les tensions. Ils peuvent cependant se dégrader avec le temps et les tensions élevées, ce qui peut à terme entraîner des fuites ou des courts-circuits.



Les diodes

Les diodes permettent de contrôler le flux de courant dans de nombreuses applications électroniques, mais elles peuvent se retrouver endommagées par des tensions et des courants trop élevés.



Les transistors

Les transistors sont utilisés pour amplifier ou commuter les signaux dans les circuits électroniques. Ils peuvent cependant être sensibles aux chocs électrostatiques et aux températures élevées, ce qui peut entraîner une défaillance prématurée.



Les circuits intégrés

Enfin, les circuits intégrés, qui comprennent des milliers de transistors intégrés sur une seule puce, peuvent être endommagés par des tensions et des courants trop élevés.

Ceci étant dit, comment savoir quel composant est responsable du dysfonctionnement de votre appareil électronique ?

Lire aussi  Électronique : quels sont ses impacts sur l'environnement et comment les réduire ?



Lire aussi : Fabrication de carte électronique : Bien comprendre les différents types de cartes et leurs utilisations

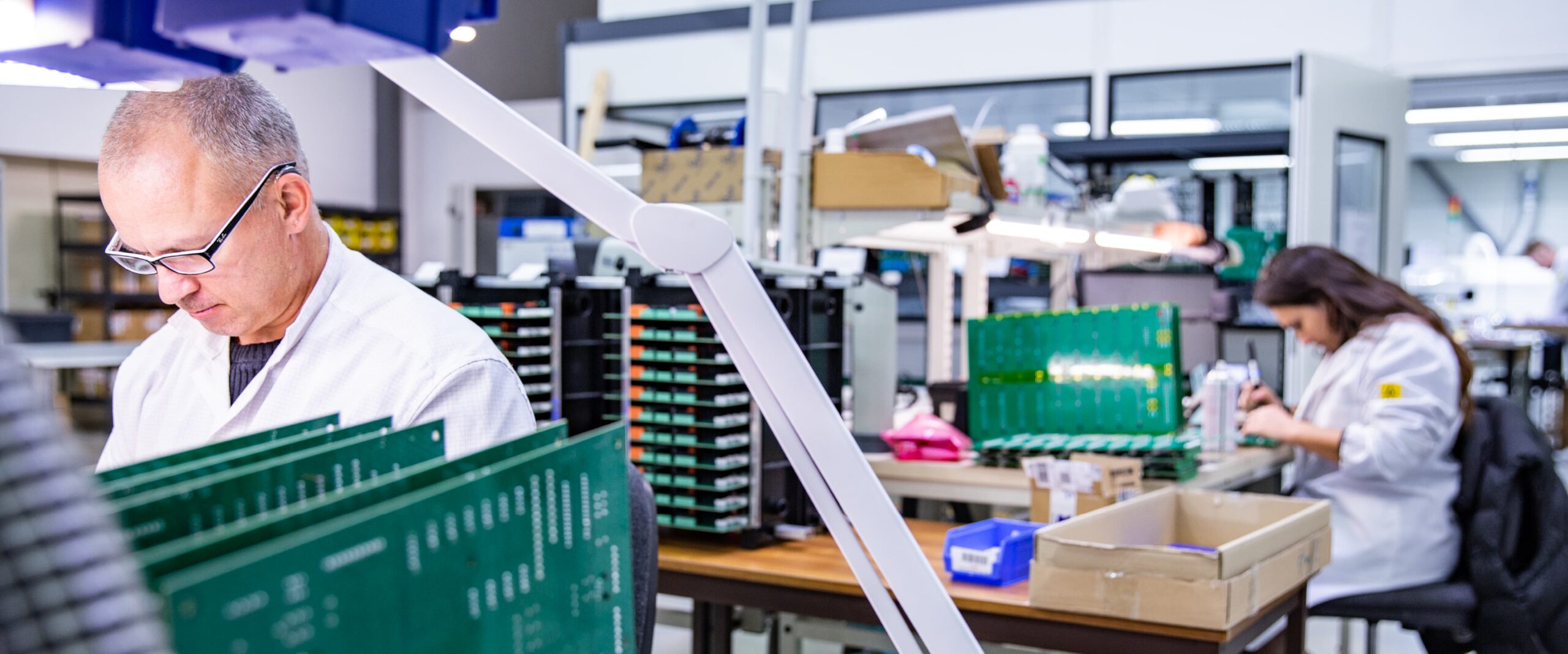

Les méthodes pour identifier un composant électronique défectueux

Chercher des signes visuels de défaillance

La première méthode consiste à effectuer une inspection visuelle de vos composants : vérifiez si les composants sont bien alignés, si les connexions sont correctement soudées et si tout est en bon état (pas de signes de brûlure, d’oxydation ou de gonflement entre autres).



Rappelez-vous que les composants électroniques sont souvent très sensibles et qu’un petit défaut physique peut causer des problèmes majeurs.



Utiliser un multimètre pour tester les connexions

Une autre méthode est de tester les connexions avec un multimètre : cela vous permet de vérifier si l’alimentation électrique est correcte et si les connexions fonctionnent comme prévu. Si vous observez une baisse de tension ou un manque de continuité, cela peut être un signe de composant défectueux.



Le test de résistance

Le test de résistance peut également aider à identifier un composant défectueux. En utilisant un ohmmètre, vous pouvez mesurer la résistance d’une partie d’un circuit. Si la résistance ne correspond pas à celle attendue, cela peut indiquer un défaut dans le composant.



Les outils de test spécialisés

Vous pouvez aussi utiliser des outils de test spécialisés pour détecter les problèmes dans les circuits imprimés. Ces outils sont conçus pour détecter les défauts électriques et physiques sur les cartes électroniques. Cela peut être particulièrement utile si le circuit que vous essayez de dépanner est complexe.

Lire aussi  Les cartes électroniques Made in France : un choix stratégique pour se démarquer de la concurrence



Chez Aube Electronique, nous avons à notre disposition un parc de machines afin de nous aider, entre autres, à tester les composants et les circuits électroniques et à diagnostiquer tout problème en amont afin de fabriquer des cartes électroniques irréprochables.



Lire aussi : Les cartes électroniques Made In France : un choix stratégique pour se démarquer de la concurrence

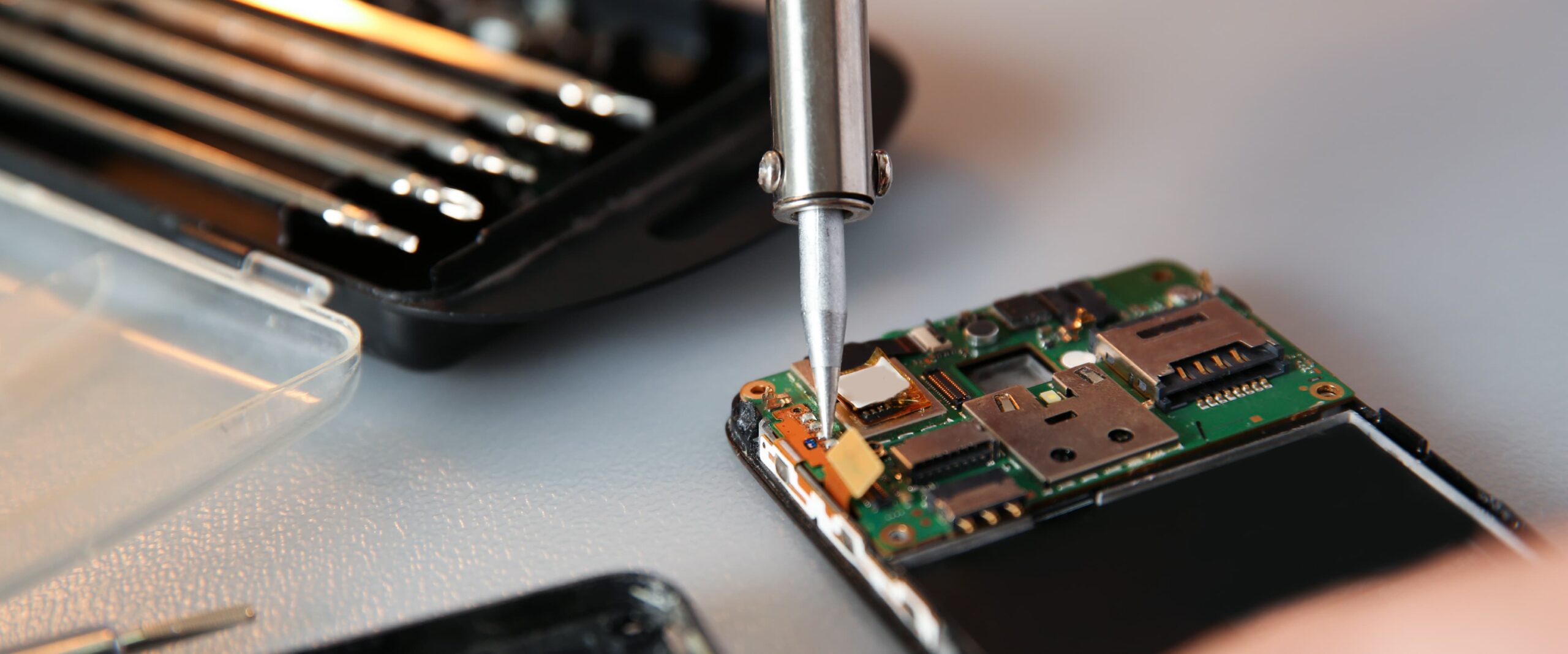

Les erreurs courantes à éviter lors du diagnostic d’un composant électronique

Erreur n°1 : partir du principe que le composant est défectueux sans penser aux alternatives

La première erreur que de nombreux techniciens commettent est de supposer que le composant est défectueux sans avoir effectué de tests ou de vérifications. Il est ainsi primordial de prendre le temps de vérifier toutes les connexions, les composants environnants et la configuration de votre système avant de conclure que le problème est lié au composant électronique en question et de le remplacer.



Erreur n°2 : ne pas suivre les instructions du fabricant

Les spécifications et les instructions du fabricant vous donnent un guide précis sur la façon de procéder en cas de problème avec votre composant électronique. Si vous ne suivez pas ces instructions, vous risquez de gaspiller beaucoup de temps et d’efforts en cherchant la solution au mauvais endroit.



Erreur n°3 : utiliser des outils de diagnostic inappropriés

L’utilisation d’outils de diagnostic qui ne sont pas adaptés à votre composant électronique peut endommager davantage celui-ci et aggraver le problème. Il est donc impératif d’utiliser des outils spécialement conçus pour votre composant.

Lire aussi  La fabrication de cartes électroniques : un domaine très réglementé où la qualité est de mise



Erreur n°4 : ne pas documenter votre processus de diagnostic

Garder une trace de chaque étape de votre processus de diagnostic est crucial, y compris les tests effectués et les résultats obtenus. Cela vous permettra d’avoir une vue d’ensemble du problème et de revenir sur les étapes précédentes en cas de besoin.



N’hésitez pas à nous contacter si vous avez besoin d’aide ou si vous avez des questions sur le dépannage de composants électroniques défectueux. Nous sommes toujours là pour vous aider.
